Vol à travers un Laser

simpho · 22 Avril 2006, 00:32:18

Dans le numéro du printemps 2006 de NikonPro (le magazine professionnel Nikon), j'ai participé à la rédaction d'un article qui explique comment j'ai été amené à mettre en oeuvre un laser pour photographier les papillons en vol.

Mais tout le monde ne reçoit pas cette publication ...

Or, Nikon vient de me faire une bonne surprise

: l'article vient d'être mis en ligne sur leur site à cette adresse :
http://www.europe-nikon.com/newsdetail.aspx?countryId=2&languageId=2&editorialid=2128

Amicalement,

Cedric Jacquet · 22 Avril 2006, 01:00:48

Merci pour l'info !

Cedric

Cl@ude · 27 Avril 2006, 19:23:21

Très intéressant !
euhhh... j'vais abuser : y'a moyen d'avoir les plans de la bête ? (pour une utilisation tout autre...)
a+
Claude

simpho · 28 Avril 2006, 19:34:19

Citation de: Cl@ude le 27 Avril 2006, 19:23:21
Très intéressant !
euhhh... j'vais abuser : y'a moyen d'avoir les plans de la bête ? (pour une utilisation tout autre...)
a+
Claude

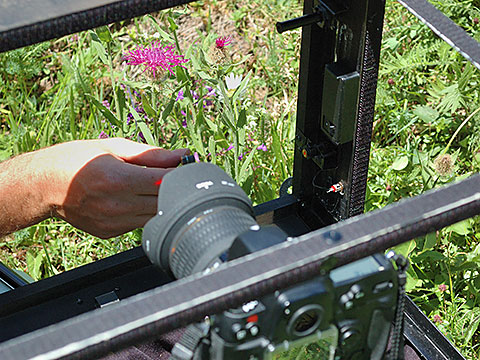

Je dispose de plusieurs systèmes de déclenchement automatiques adaptés à des situations différentes et à du matériel bien spécifique. J'utilise par exemple un système dédié au téléobjectif ultra-lumineux AFS VR 200 mm f/2 afin de tenir compte de sa très faible profondeur de champs. Il s'agit d'un dispositif constitué de 2 lasers qui balayent 2 portions de 2 plans. Ceci me permet de tenir compte de la vitesse du papillon pour anticiper l'ouverture de l'obturateur.

Cela dit, mes techniques restent assez aléatoires car j'utilise l'obturateur du Nikon D2X. De nombreux photographes qui pratiquent la photo ultra-rapide ont mis au point un obturateur dédié très nerveux. Moi pas : ça a des avantages et des inconvéniants.

J'ai la chance de pouvoir les mettre au point avec l'assistance de Nikon et en utilisant les services d'un ingénieur électronicien. Tu comprendras que mon matériel représente de nombreuses années de travail et d'efforts et je ne suis pas prêt à le "donner"

. Mais tu peux trouver de l'équipement déjà très intéressant chez JAMA Electronique, ici http://www.jama.fr/.

Cela dit, il ne faut pas se leurrer : la principale difficulté pour la photo de papillons en vol ne se situe pas dans le système de déclenchement mais plutôt dans la difficulté de reproduire toutes les subtilités de la lumière naturelle avec des éclairs de flash très brefs (1/20.000°s). C'est ce que j'essaie d'expliquer dans le seconde partie de l'article.

Cl@ude · 29 Avril 2006, 11:51:14

Citation de: simpho le 28 Avril 2006, 19:34:19
J'ai la chance de pouvoir les mettre au point avec l'assistance de Nikon et en utilisant les services d'un ingénieur électronicien. Tu comprendras que mon matériel représente de nombreuses années de travail et d'efforts et je ne suis pas prêt à le "donner" . Mais tu peux trouver de l'équipement déjà très intéressant chez JAMA Electronique, ici http://www.jama.fr/.

Je comprends très bien... mais qui ne tente rien

Merci pour le lien JAMA... le problème est que ce boitier est beaucoup trop gros puisque l'idée serai d'intégrer le système dans un caisson de prise de vue sous-marine (pour des sujet très fuyants... pas forcément rapides) ! En tout cas, je pique l'idée et vais voir la faisabilité avec un ami électronicien !
Euhhh... si, malgré tout, tu as qq références de pièces détachées à me donner... j'suis preneur !

Cordialement

Claude

simpho · 29 Avril 2006, 12:38:26

Citation de: Cl@ude le 29 Avril 2006, 11:51:14
Euhhh... si, malgré tout, tu as qq références de pièces détachées à me donner... j'suis preneur !
Cordialement
Claude

Lorsque j'ai conçu mon premier système de déclenchement automatique au laboratoire d'optique de Besançon, nous avions mis en oeuvre un véritable Laser Hélium-Néon à tube alimenté en 7000 Volts. Autant dire que l'installation n'était pas vraiment mobile

.

Aujourd'hui, j'utilise des composants qui ne mesurent que quelques millimètres et qui sont mis au point pour des crayons laser utilisés notamment pour des présentations multimédias. J'ai trouvé des composants qui ont l'avantage d'être montés dans un bati en laiton qui qui permettent ainsi un ajustement très précis. Ils ne pèsent que quelques grammes et peuvent fonctionner de nombreuses heures sur 2 simples plies 1,5V. Je te donne le lien vers un module Laser que j'utilise dans certains de mes systèmes de déclenchement : http://www.apinex.com/det/rmlw1fr.html

Cl@ude · 29 Avril 2006, 14:27:49

Citation de: simpho le 29 Avril 2006, 12:38:26
Lorsque j'ai conçu mon premier système de déclenchement automatique au laboratoire d'optique de Besançon, nous avions mis en oeuvre un véritable Laser Hélium-Néon à tube alimenté en 7000 Volts. Autant dire que l'installation n'était pas vraiment mobile .

J'crois bien qu'il faudrait que je fasse concevoir un 2ème caisson rien que pour ça

Citation de: simpho le 29 Avril 2006, 12:38:26
Aujourd'hui, j'utilise des composants qui ne mesurent que quelques millimètres et qui sont mis au point pour des crayons laser utilisés notamment pour des présentations multimédias. J'ai trouvé des composants qui ont l'avantage d'être montés dans un bati en laiton qui qui permettent ainsi un ajustement très précis. Ils ne pèsent que quelques grammes et peuvent fonctionner de nombreuses heures sur 2 simples plies 1,5V. Je te donne le lien vers un module Laser que j'utilise dans certains de mes systèmes de déclenchement : http://www.apinex.com/det/rmlw1fr.html

Génial... merci beaucoup

Claude
